Wir berechnen, konstruieren und fertigen Schnellverschlüsse für Behälter, Reaktoren und Druckbehälter. Je nach Anforderung des Mediums bzw. Kunden wählen wir die Dichtungsart bzw. die Mechanik des Öffnungsmechanismus aus.
Empl Anlagen legt die Sicherheitsausrüstung fest und spezifiziert diese bzw. kann diese natürlich auch beschaffen.
Abnahme und Vorprüfung durch den TÜV Süd oder andere.
Dokumentation: Herstellererklärung, Prüfung und Dokumente, Fertigungsunterlagen, Ersatzteile, Gefahrenanalyse, Betriebsanleitung.
Folgende Größen können wir liefern: Handlöcher bzw. Mannlöcher von DN50 bis DN800 und Behälterverschlüsse bis DN3000.

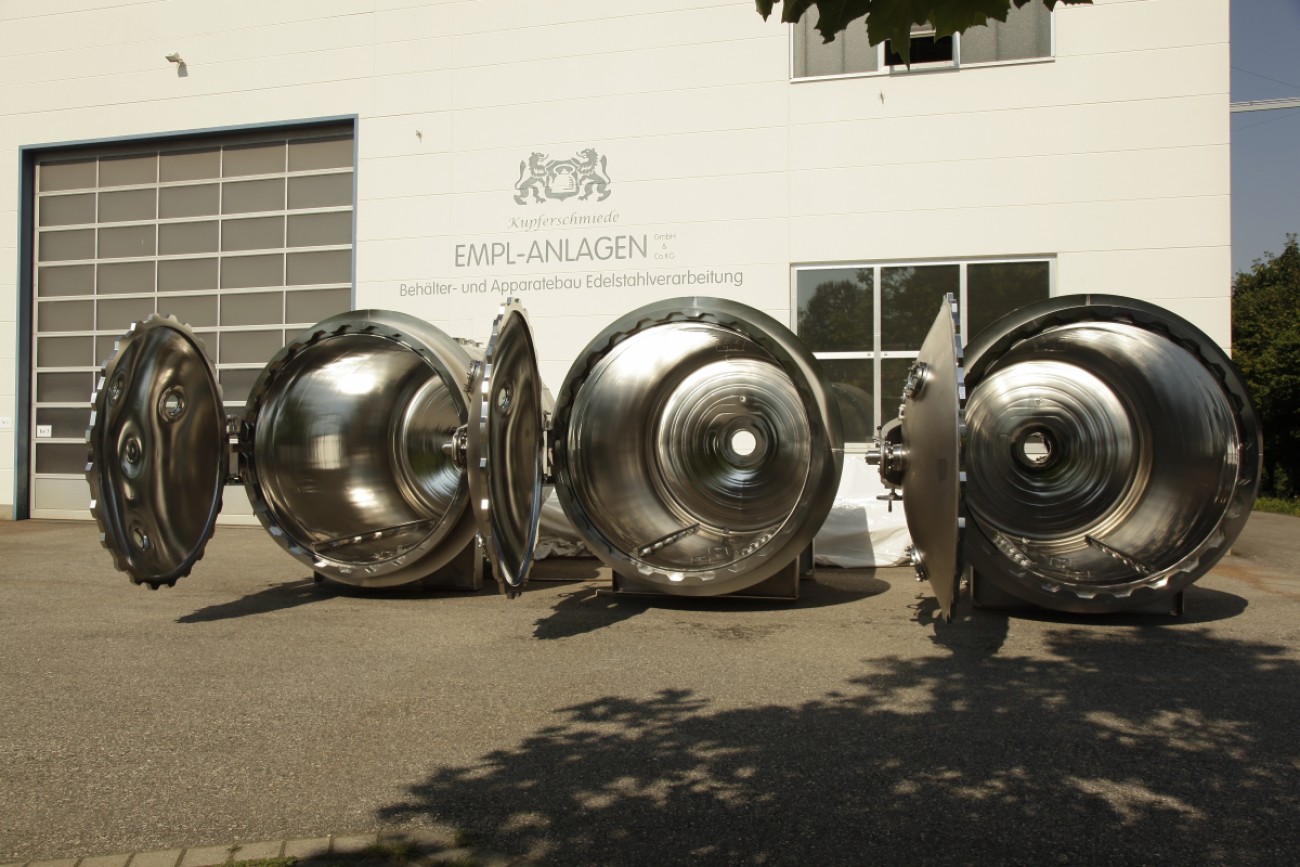

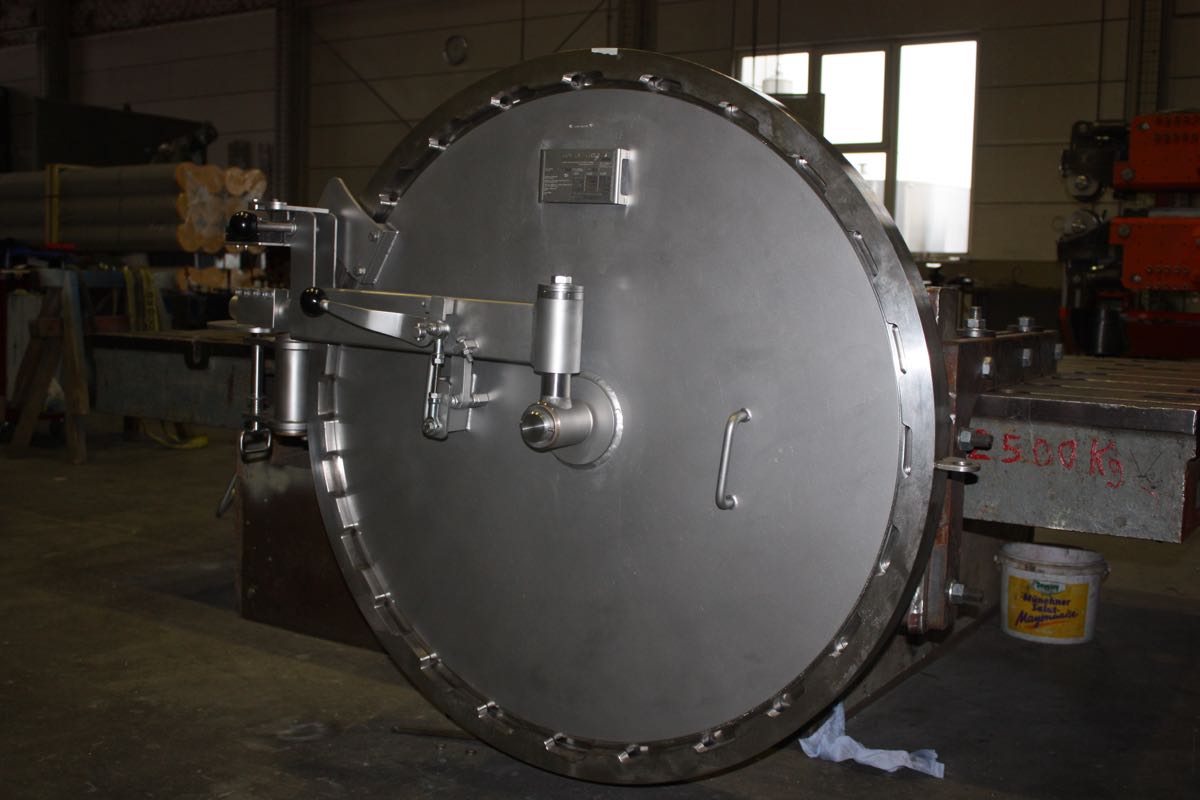

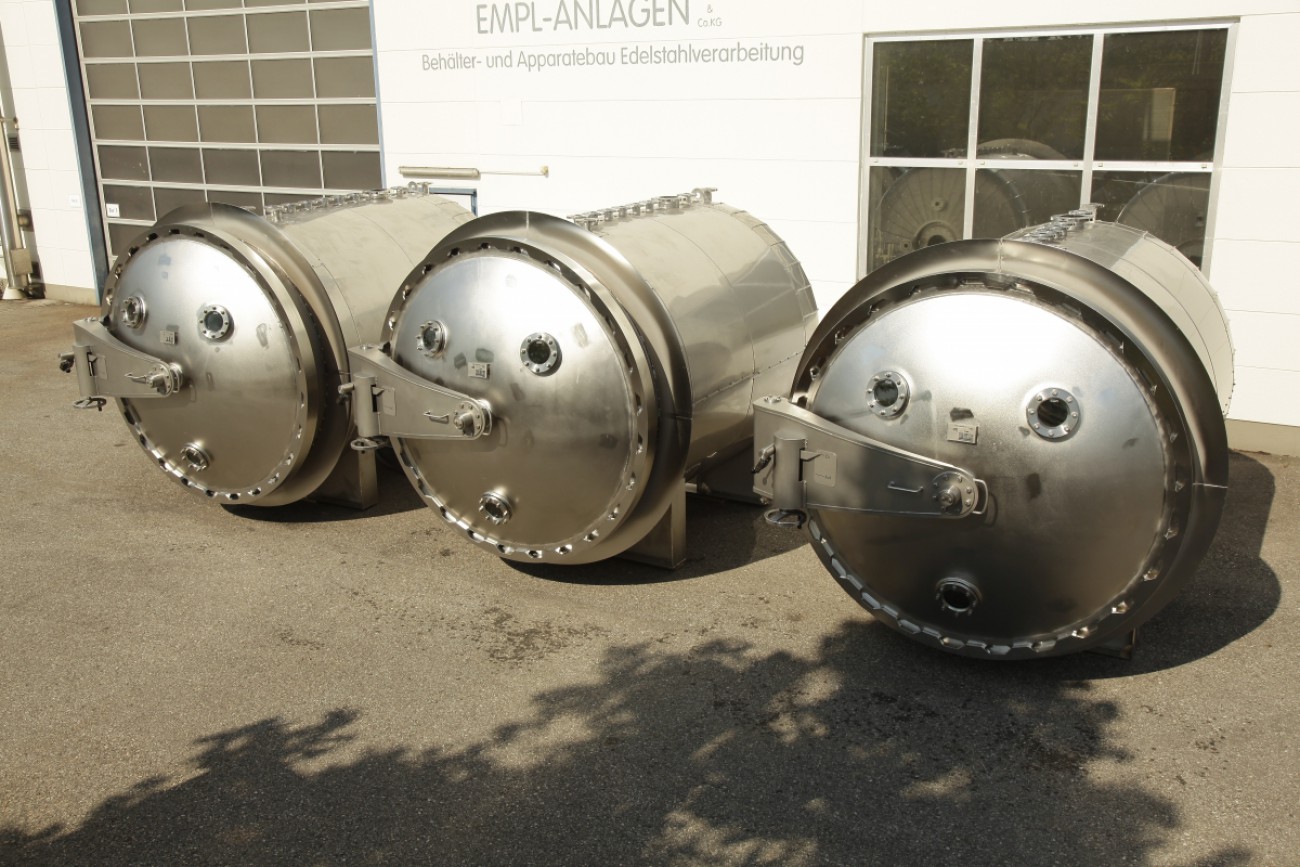

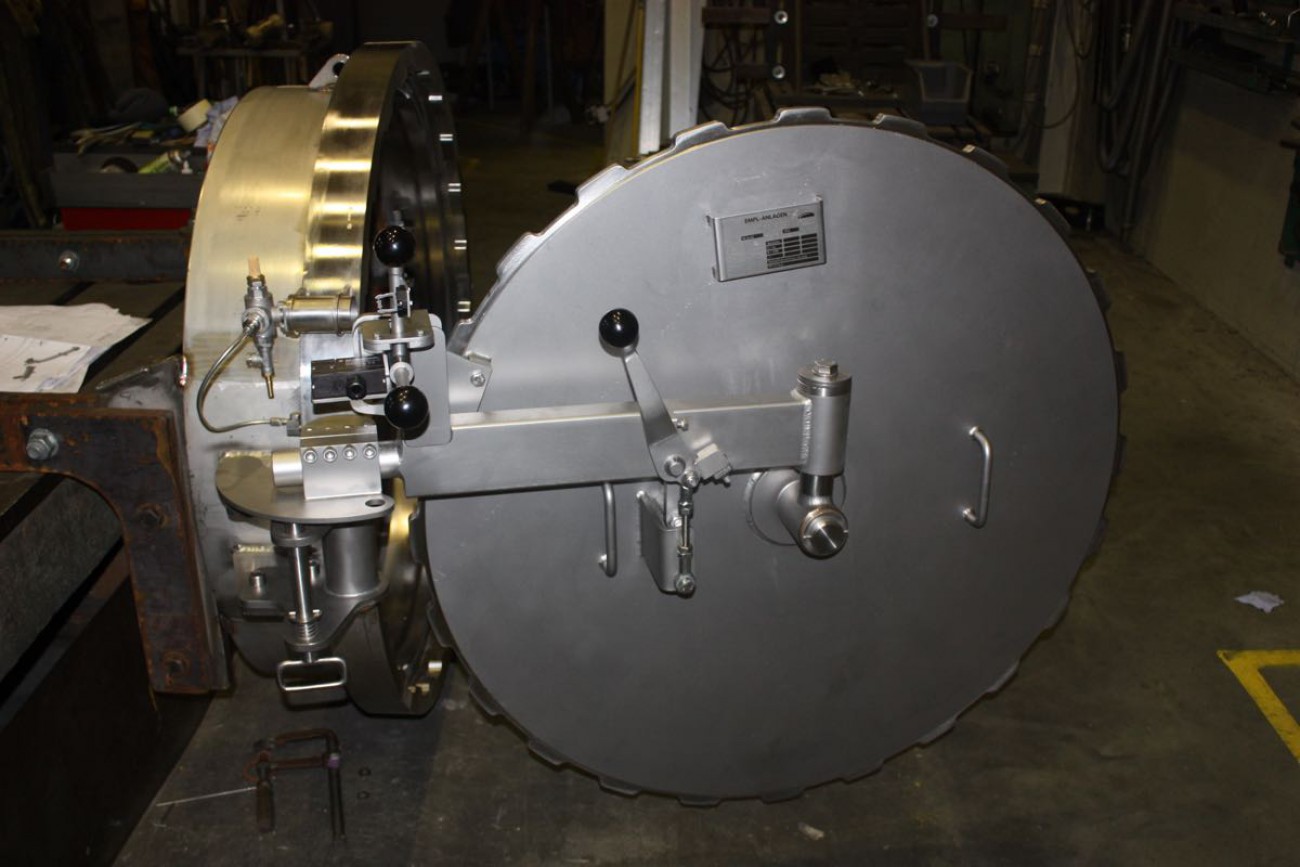

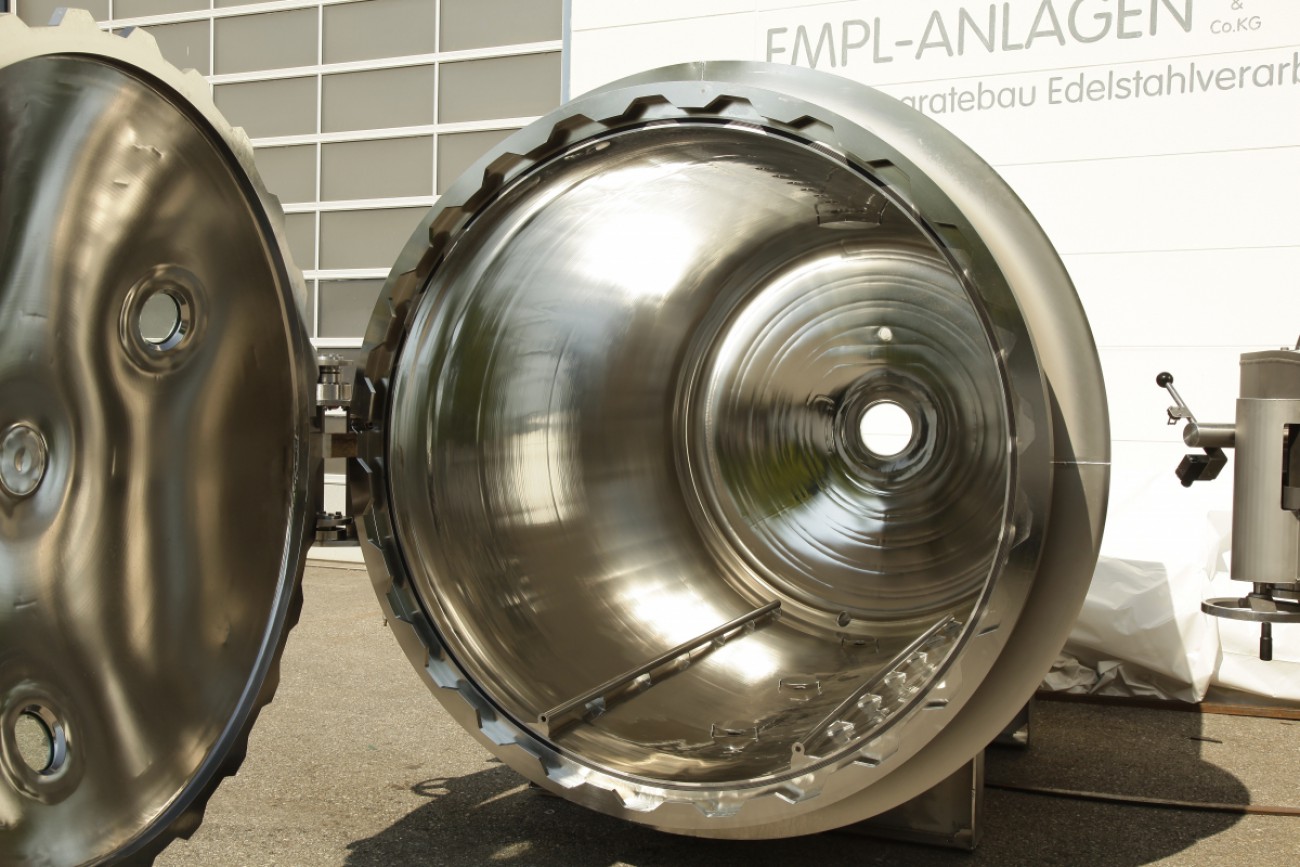

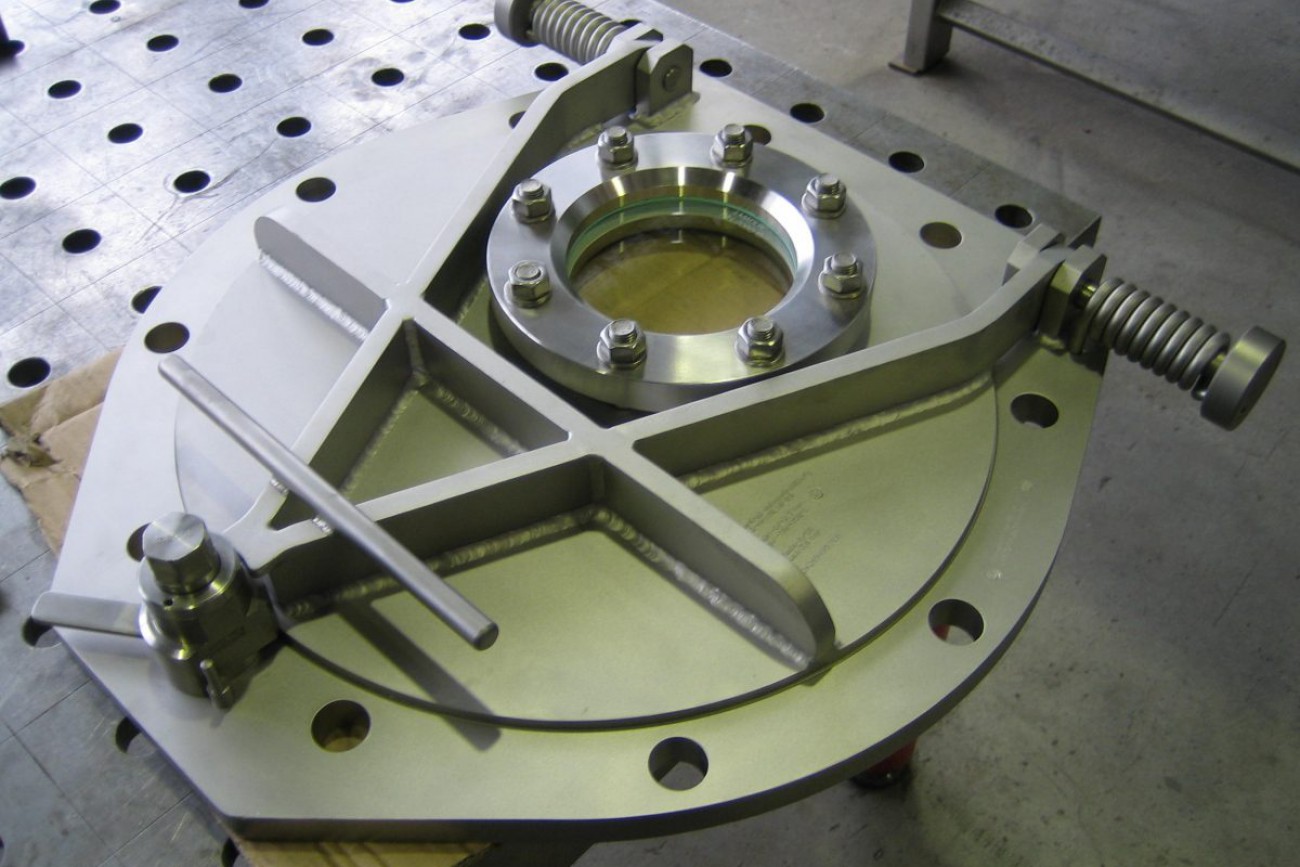

Der Flanschring ist innen entsprechend gezahnt, profiliert und mit einer Dichtungsnut versehen. Der Dichtungstyp ist eine aufblasbare Dichtung, die mit Druckluft bzw. mit Stickstoff beaufschlagt wird. Der Deckel hat, passend zum Flanschring, ein entsprechend gezahntes Gegenprofil, bajonettartig verschließbar. Schwenktraverse mit Drehpunkt zur Aufnahme des Deckels am zentrisch angeschweißten Drehzapfen. Der Drehmechanismus des Deckels ist mit einem Handhebel zu bedienen.
Die Sicherungseinheit besteht aus einem Verriegelungsdorn, einem 3-Wege-Kugelhahn für die Druckbeaufschlagung der Dichtung und einem Sicherheitsverriegelungsschalter. Der Schnellverschluss wurde gemäß AD2000 Merkblatt A5 gefertigt und durch einen Sachverständigen der TÜV Süd Industrie Service GmbH abgenommen.

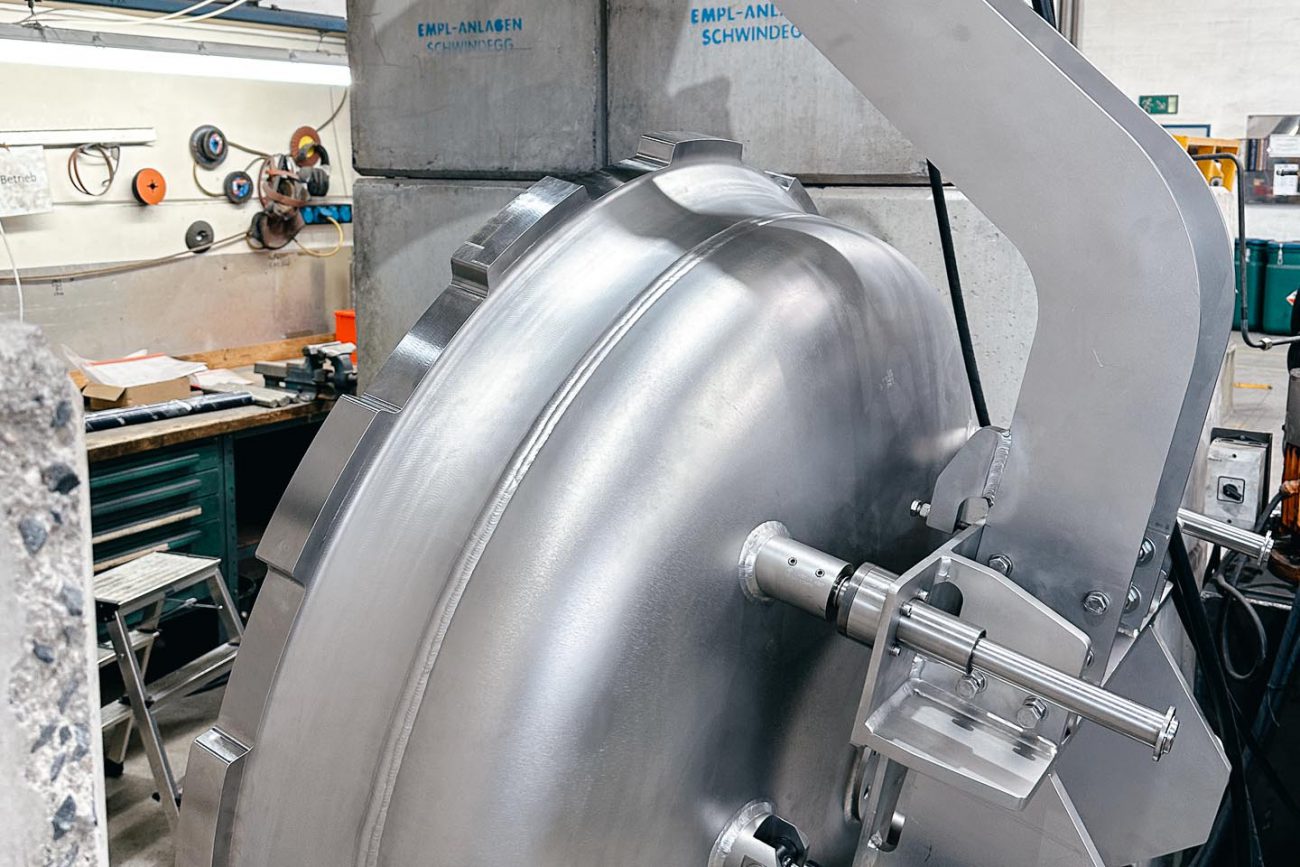

Schnellverschluss DN1200
Speziell entwickelt, um den hohen Anforderungen industrieller Anwendungen gerecht zu werden.
Dieser Schnellverschluss überzeugt durch seine durchdachte Konstruktion:
- Hydraulische Bedienung: Der Deckel wird über einen hydraulischen Mechanismus aus dem Überwurfring nach unten bewegt und anschließend aufgeklappt. Dies ermöglicht ein komfortables und sicheres Entleeren des Produkts.
- Technische Daten:
- Druckfestigkeit: Bis 40 bar
- Werkstoff: 1.4462 (Duplex) – besonders robust und korrosionsbeständig
- Einsatz im EX-Bereich: Garantierte Sicherheit auch unter speziellen Bedingungen
- Innenoberflächen: Geschliffen auf Ra < 0,8 µm für optimale Hygiene und höchste Produktqualität
- Zertifizierungen: Entwickelt gemäß der Druckgeräterichtlinie DGRL 2014/68/EU sowie den AD 2000 Merkblättern A5, geprüft und abgenommen durch TÜV-SÜD.
Haben Sie Interesse? Kontaktieren Sie uns – wir beraten Sie gern!

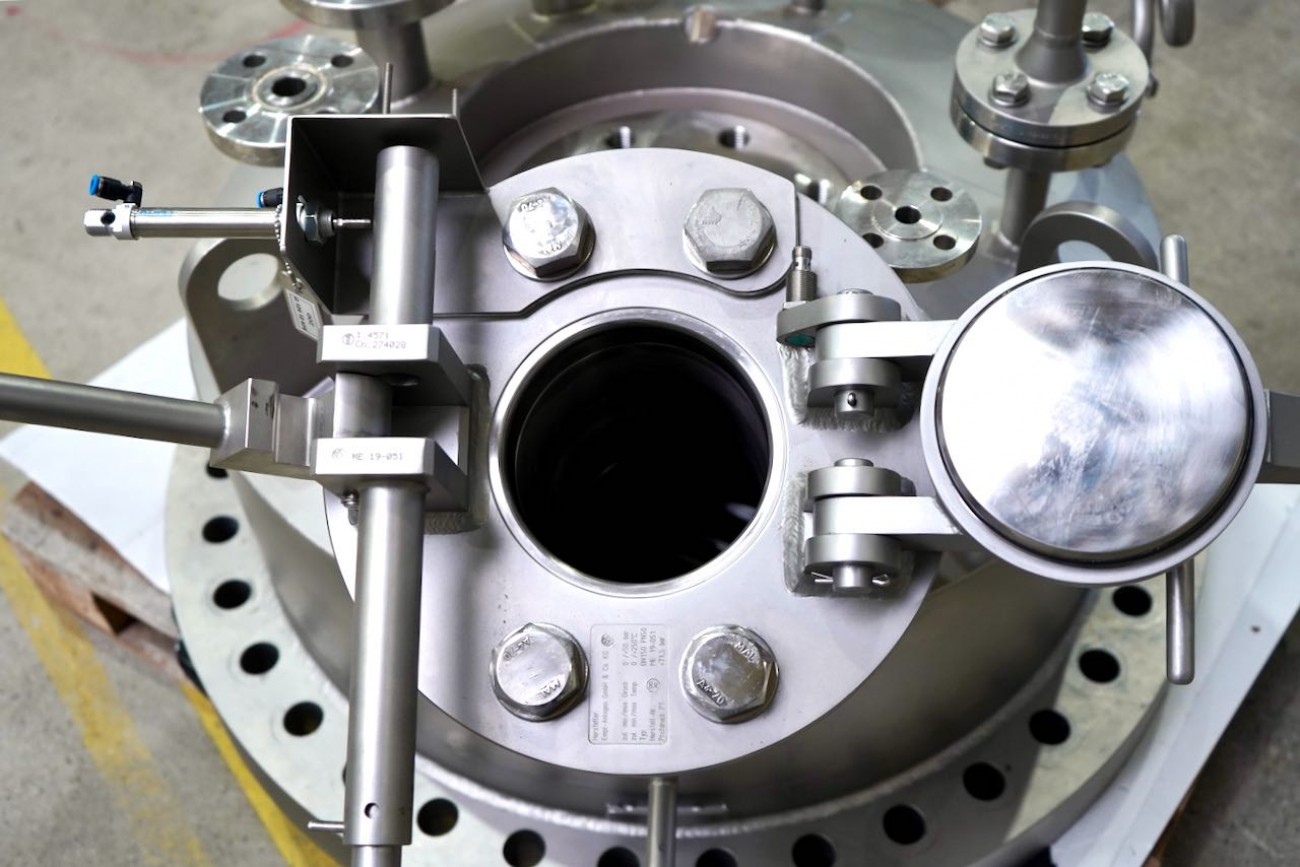

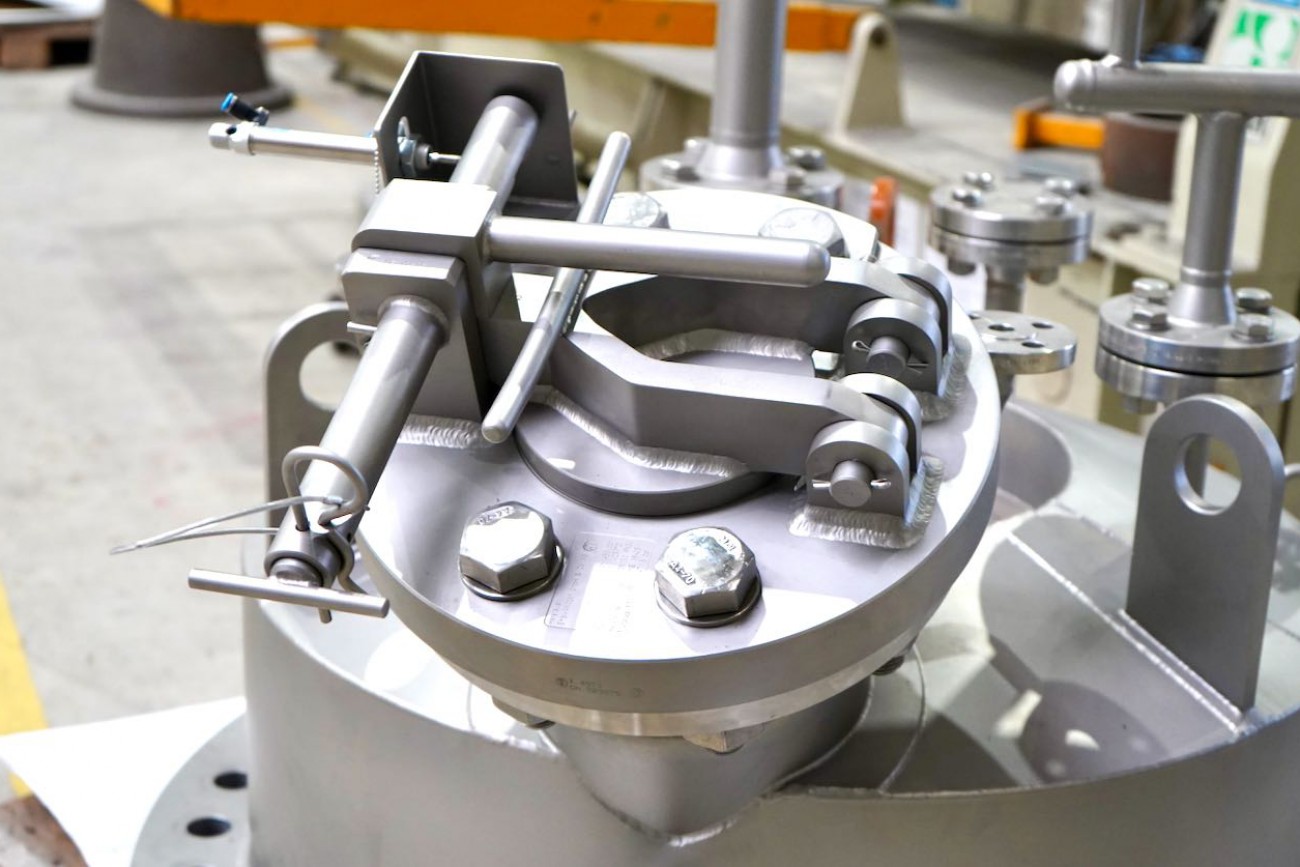

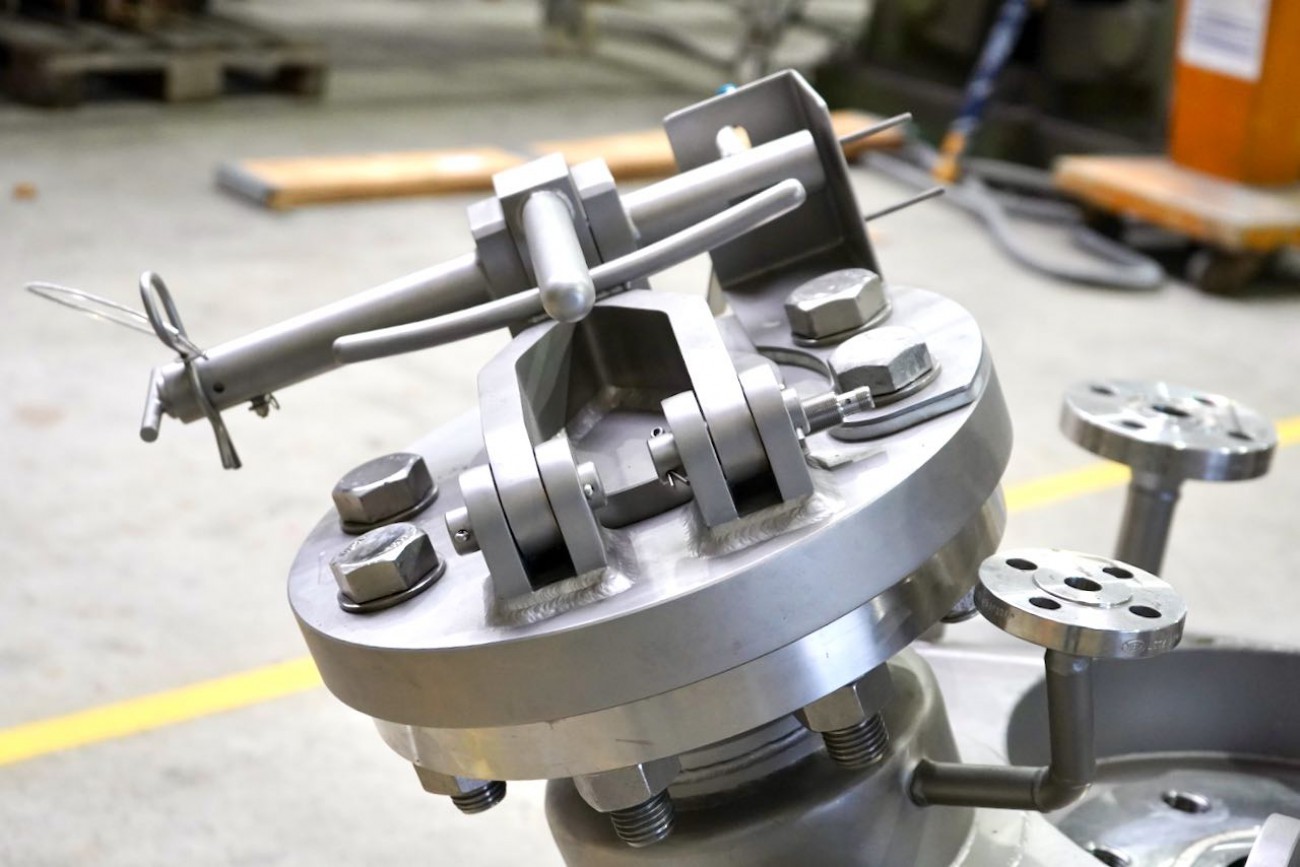

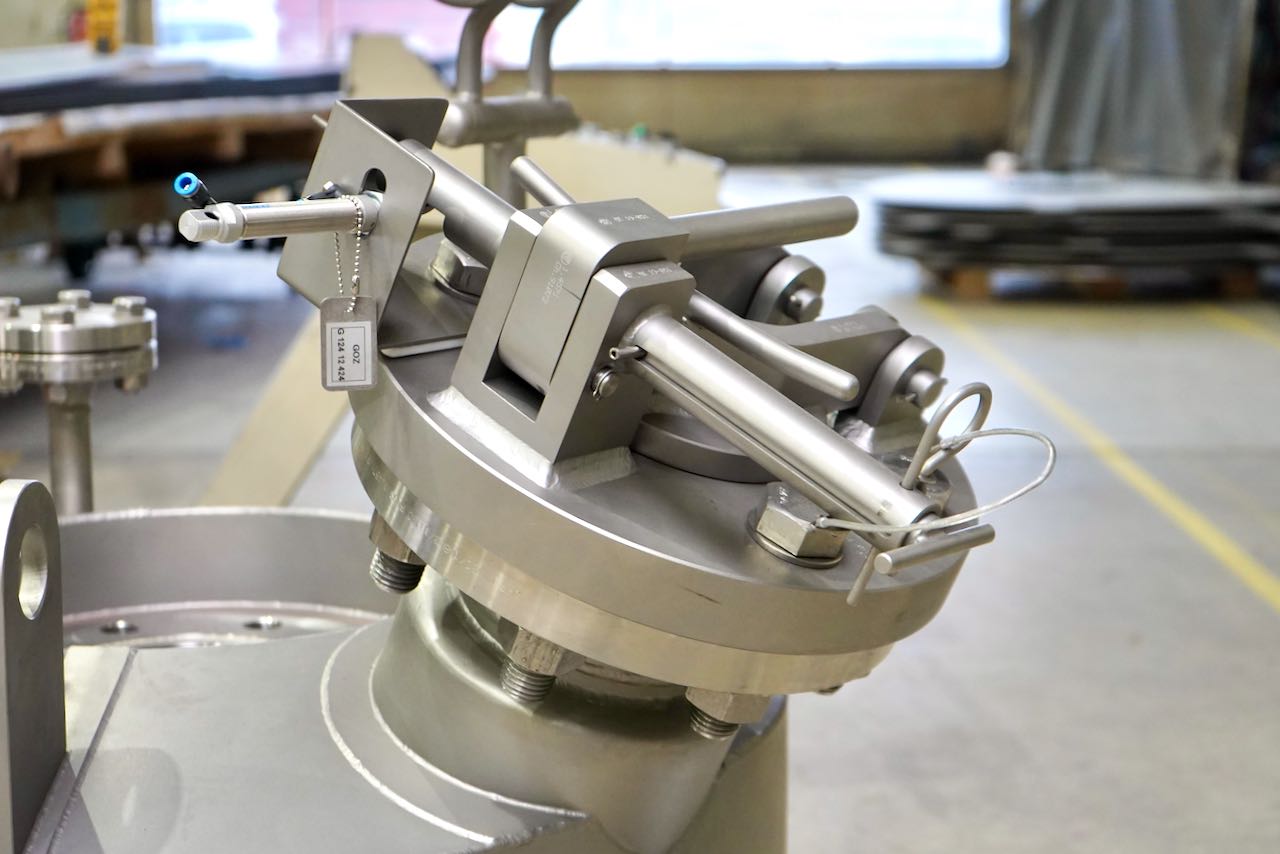

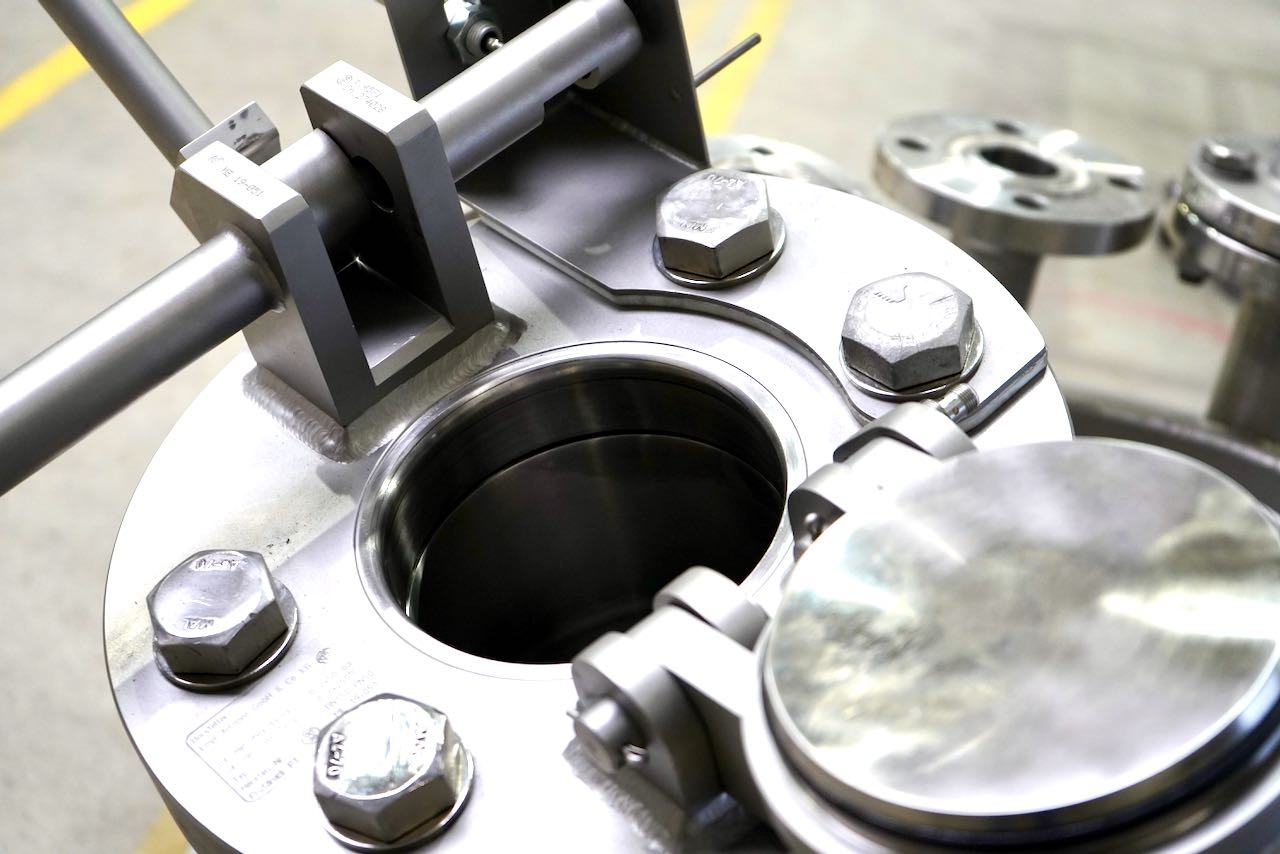

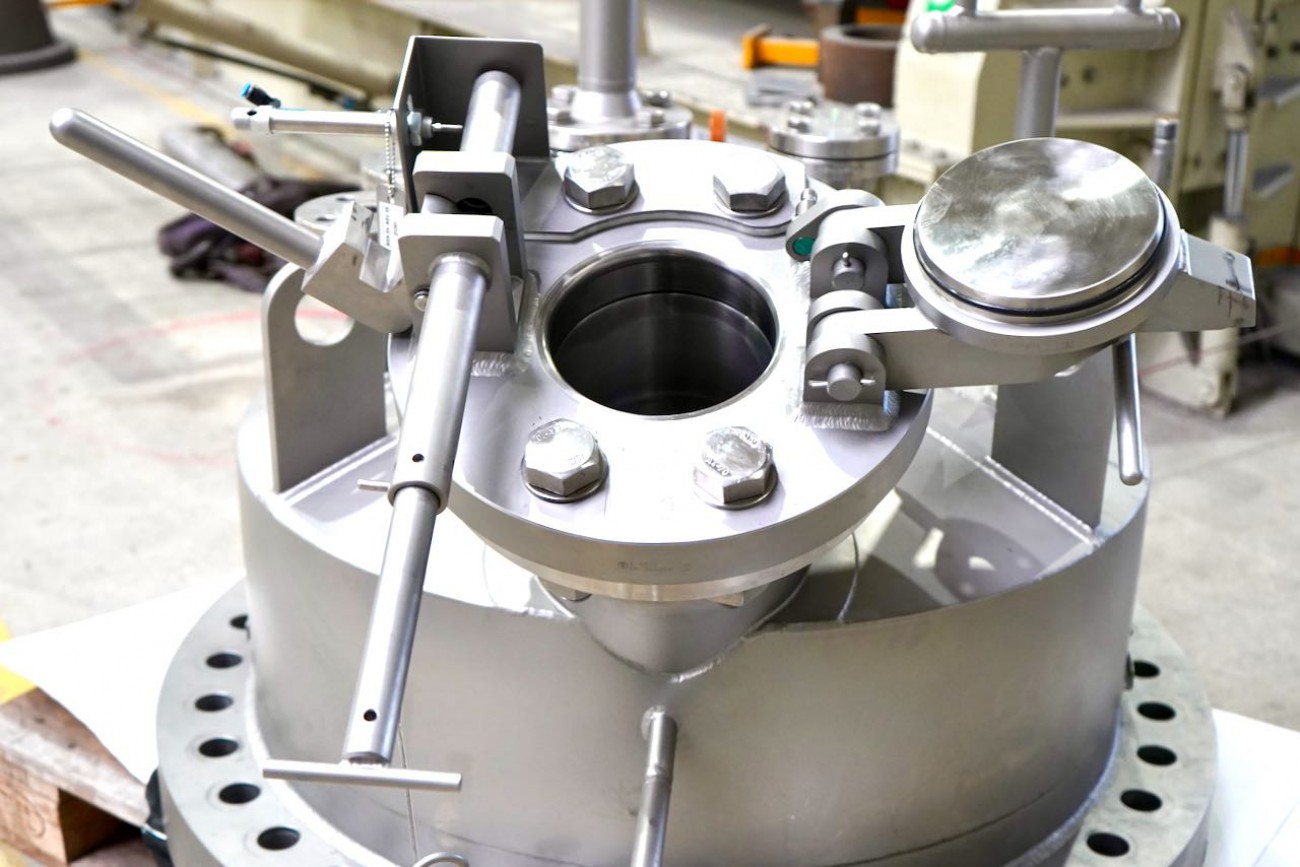

Schnellverschluss DN150 PN50
- Auslegungsdaten: 0 / + 50 bar
- Auslegungstemperatur: 0 / +250°C
- Lastwechsel 16.000 / 10 Jahre bei einer Druckschwankungsbreite von 35 bar und einer Temperaturschwankungsbreite von 200°C
- Auslegung nach AD2000
- Passend auf einen Normflansch DN 150 PN63 nach EN1092-1 DN 150 Typ 01 / Typ 11
- Werkstoff 1.4571
- Einsatz im EX-Bereich
Vorteile:
-
- Sehr einfaches und schnelles Öffnen des Schnellverschlusses durch einfache Bedienung der Schlüsselstange
- Keine Schrauben und Muttern zum Öffnen des Schnellverschlusses nötig
- Höchste Sicherheit durch die Schlüsselstange, zusätzlich durch die pneumatische Absperrung der Schlüsselstange und Stellungsabfragen
Durch den TÜV wurde eine Entwurfsprüfung und eine Schluss- und Druckprüfung durchgeführt.
